Zennio KLIC-DI – Daikin için Klima Kontrolu

Jan 202012


KLIC-DI Daikin ticari ve endüstriyel tip klima ile KNX arasında iki yönlü iletişim sağlayan arayüz modülüdür. İki yönlü iletişim sayesinde modül aynı kızıl ötesi uzaktan kumandanın yaptığı gibi klimayı kontrol eder ve aynı anda gerçek zamanlı olarak klimanın durumunu tespit eder ve KNX hattına bu bilgileri iletir.

Klimalar ortam sıcaklığını değişik yöntemlerle ölçmektedirler.

1. Emiş hava sıcaklığı

2. İç üniteye bağlı sıcaklık probu

3. Kablolu uzaktan kumanda üzerinden

4. KNX hattına bağlı herhangi bir termometreden/termostattan

Termostat işlevini klima iç ünitesi görmektedir. İç üniteye ortam sıcaklığı ve ayar sıcaklığı iletilir.



Zennio ZAS veya Zennio Z38i üzerinden klimanın sıcaklık ayarı yapılır. Bu ürünler aynı zamanda ortam sıcaklığını ölçer ve KNX üzerinden KLIC-DD’ye ortam sıcaklık bilgisini iletir. KLIC-DD bu bilgileri klimaya iletir.

KLIC-DI iki tip Daikin klima sistemini desteklemektedir:

1. Daikin SKY

2. Daikin VRV

KLIC-DI SKY için ETS VD3 dosyası(V1.8)

KLIC-DI VRV için ETS VD3 dosyası(V1.2)

KLIC-DI – Datasheet

ÖNEMLİ – Montaj Notları – İngilizce







Zennio KLIC-DD – Daikin için Klima Kontrolu

Jan 192012


Daikin klimalar için geliştirilmiştir. İç ünitedeki özel soketine doğrudan bağlanır. İki yönlü haberleşme sağlar, KNX hattından gelen komutları klimaya iletir ve gerçek zamanlı olarak klimanın durumunu KNX hattına iletir.

BCU dahildir ve EIB/KNX bus’tan doğrudan beslenir.  Her  cihaz bir iç üniteyi yönetir.

İleri Klima Kontrolü kipi sayesinde odada bulunan bir KNX termostatın ölçtüğü sıcaklık bilgisi klimayı kontrol için kullanılabilir.

Binayı terk ettiğinizde açık klima kalmaz. Tüm klimalar uzaktan izlenebilir, kontrol edilebilir.

KLIC-DD için ETS VD3 dosyası(v1.5)

KLIC-DD Datasheet

Önemli – Montaj Notları – İngilizce

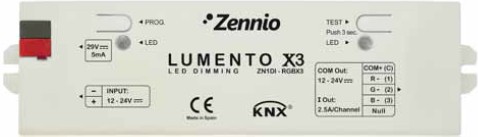

Lumento X3

Dec 072011


3 Kanal RGB LED Sürücü

LUMENTO X3 12-24V LED teknolojisine göre tasarlanmış ve kanal başına 2,5A kadar akım sağlayan 3 kanal RGB LED sürücüsüdür. Dim işlemi PWM ile sağlanır.

Üzerinde 3 kanalın da test edilmesini sağlayan test düğmesi bulunur. Yüksek yapılandırılabilme yeteneği sayesinde kanallar beraber veya ayrı ayrı kolayca kontrol edilebilir.

Tavana monte edilebilir.



Motion Sensor

Dec 072011


Hareket Algılayıcı

Kızılötesi algılama yeteneğine sahip hareket algılayıcı ile aydınlık seviyesi ölçme yeteneğinin birleştirilmesi sonucu çok kullanışlı bir cihaz ortaya çıkmıştır.

ACTinBOX Classic veya QUAD girişlerine doğrudan bağlanabilir.

Paralel bağlanan detektörler sayesinde algılama alanı genişler.

Boyutları küçük ve montajı kolaydır.

Ek güç kaynağı gerekmez.

Görünen kısmın çapı 48mm’dir.

QUAD

Dec 072011


Analog/Sayısal Algılayıcı

QUAD işlevsellik açısından büyük çeşitlilik sunan analog/sayısal algılayıcıdır.

Optik olarak izole edilmiş 4 girişi sayısal veya analog olarak serbestçe ayarlanır.

Girişlere anahtarlar, hareket detektörleri, ve sıcaklık probları bağlanabilir.

Termostat işlevi entegredir.

Çelik ve epoksi sıcaklık probları aksesuar olarak temin edilebilir.

Ses ve görüntü cihazları senaryonun parçası haline geliyor

Nov 302011




İster kızılötesi, isterse RS232 üzerinden kontrol edilebilir olsun, KNX projenize, ses ve görüntü sistemlerinin kontrolunu eklemek çok kolay.

IRSC üzerine IRSC Open uygulamasını yükleyiniz. Zennio Z38i üzerinden IR kodlarını öğretiniz. IR Emitteri de cihazın uzaktan kumanda alıcısı üzerine yapıştırınız.

SKX-Open cihazınıza SKX Advance uygulamasını yükleyiniz. ETS üzerinden parametreleri ayarlayınız. Beraberinde gelen seri kabloyu kumanda edilecek cihazın seri portuna bağlayınız.

İster KNX düğmelerden, isterseniz KNX kablosuz uzaktan kumanda ile kumanda edin, isterseniz de senaryonuza ekleyin.



SKX Advance için VD* dosyası

IRSC Open için VD* dosyası ve Z38i için IR öğrenme programı

Zennio ZAS Smart Room Controller KNX

Nov 142011






ZAS bünyesinde termostat, IR uzaktan kumanda, analog ve sayısal girişler de barındıran basit bir oda kontrol cihazıdır.

Özellikle klima, aydınlatma ve perde/panjur kontrollar içeren oteller ve apartman daireleri gibi talepkar projelerde kullanılmak üzere tasarlamıştır. Tüm bu kontrolleri modern bir arayüzle sağlar.

1,8 inch’lik ekranı sayesinde bilgiler uzaktan okunabilir. Sadece KNX bus üzerinden beslenir. Ek kaynağa gerek yoktur.

Sıcaklık sensörüne ve termostat özelliğine sahiptir. Ekran koruma özelliği saati ve sıcaklığı gösterir.

12 adet butona sahiptir. Butonun yanında buluna LED butona basıldığı zaman geri besleme sağlar.

İki adet optik izolasyona sahip A/D girişi sayesinde sıcaklık sensörü ve/veya anahtar bağlanabilir.

Siyah, Gümüş ve Beyaz renkleri vardır. Uzaktan kumanda seçimliktir.

IRSC

Oct 032011


Zennio IRSC Klima Kontrolu

İç üniteye bağlanır, küçük boyutları ile kolay gizlenir ve IR  ile klimayı kontrol eder.

Aç/Kapat, Isıt/Soğut, Yavaş/Hızlı Fan Hızı ve Sıcaklık gibi temel unsurları kontrol eder.

Bu unsurlar Zennio Z38i ve ZAS üzerinden izlenebilir ve değiştirilebilir.

EIB/KNX bus üzerinden beslenir, BCU dahildir.

Çok sayıda üreticinin cihazlarını destekler.

Her  cihaz bir iç üniteyi yönetir.

Binayı terk ettiğinizde açık klima kalmaz. Tüm klimalar uzaktan kontrol edilebilir.



IRSC Uyumluluk Tablosu

Zennio MAXinBOX 16

Jun 042011


16 adet bağımsız yük anahtarlama veya 8 adet perde/panjur/jaluzi kontrolu veya her iki uygulamanın uygun karışımı,

Her çıkış için zamanlayıcı, senaryo, alarm olanağı

10 mantıksal işlev modülü sayesinde esnek programlama,

16A kapasitif yük kontrolu(max 140 uF),

Her çıkışı elle test olanağı, Her çıkışın durumunu gösterene çift renkli LED,

Besleme kaybında verileri(durumu) saklama yeteneği,

DIN raya montaj, BUS’tan beslenme(max 200mW), ETS ile programlama.



SKX-Open

Sep 202010


Zennio SKX-Open

RS232 bağlantısı olan cihazları KNX bus’a bağlar.

48 adet 1 bitlik ve 1 adet 1 byte’lık objeye sahiptir. 1 bitlik objeler 4 değişik modda çalışır.

1 gelince gönderilecek dizi
0 gelince gönderilecek dizi

Dizi uyarsa 1 gönderme
Dizi uyarsa 0 göndreme

KNX => RS232 yönünde gelen 1 veya 0 a göre RS232 portundan ençok 10byte’lık bir dizi iletilir.

Rs232=>KNX  yönünde gelen en çok 10 bytelık bir dizi KNX tarafında ilgili grubun 1 veya 0 olmasını sağlar.

1 byte’lık obje hata kontrolu için kullanılır.
